公路涵洞波纹板冷弯成型机

作者:乔英鹏发布时间:2019-12-30人气:18

公路涵洞波纹板冷弯成型机工艺流程:


上料平台——导直机构——成型主机——接料平台——控制系统——成型模具


公路涵洞波纹板冷弯成型机机组主要参数:


1、原材料机械性能及规格:


  材质:      Q235


  钢带厚度:  200x55x4mm-8.0mm


  钢带宽度:  ≤1510mm


2、公路涵洞波纹板冷弯成型机机组技术规格:


成型方式:  辊式冷弯成型


生产速度:  每分钟3-10m 可调


进料方向:  左进料


主电压:    380V,50Hz


机组总功率:180KW

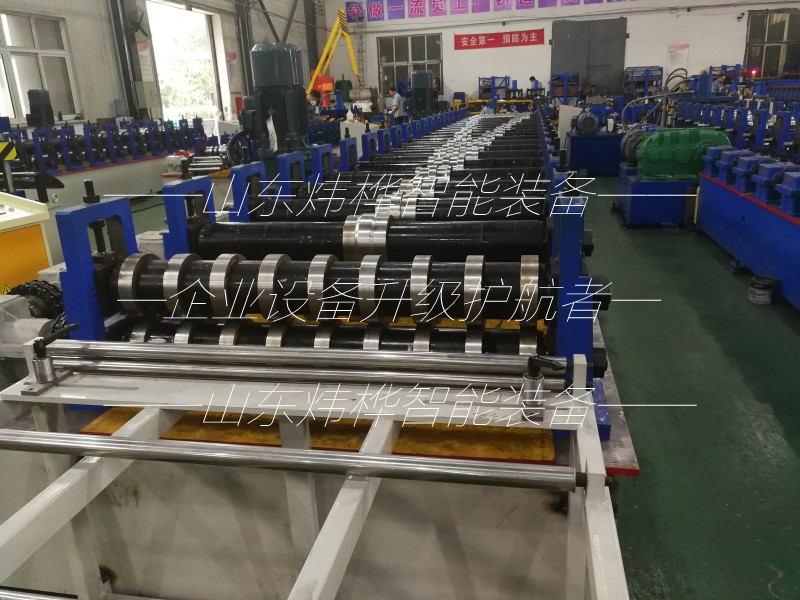

公路涵洞波纹板冷弯成型机

公路涵洞波纹板冷弯成型机设备概述:


1、堆料平台:堆料架采用8号槽钢焊接,有效堆料2吨,料台长3米,宽1.6米,


2、上料平台:


采用滚轮式上料台,料架用型钢焊接,有效载重2T,料台长度4 米,宽1.8米,配有4组导直机构,导向材质Gcr15,左右配丝杆调节,导向单边可节范围150mm,可配套成型主机生产1250mm板宽和1510mm板宽钢板产品成型。


3、成型主机:


成型主机25架。龙门独立牌坊式结构,机械进料展开1650mm,牌坊道次中心距800mm.单片成型板长度不得小于2000mm。牌坊 材质ZG35#,回火处理,轴径¢180mm,轴材质40Cr,调质处理。单出轴下传动分配齿轮箱,齿轮箱型号GY250,伞齿模数M=14,分配齿轮 箱与辊轴之间用80mm×80mm方轴传动连接。导向纠偏立辊架3付。主传动采用直流电机调速,功率75KW2套,配ZS825减速器,2台速比112。设备最大进料宽度1520mm,轧制厚度范围4-8.0mm,轧高度范围25-56mm,轧制速度3-10米每分钟,设备占地总长30米。


4、 接料平台


5、 直流控制系统:


采用直流电器柜590控制系统,可手动控制整条生产线启动、停止动作,


6、成型模具:


随机带波纹板成型模具一套200mmx55mmx4-8mm波型,模具材质40r,淬火硬度HRC48º~52º,设备适用进料展开1250,1510mm板型
