三波护栏板辊压成型设备

作者:乔英鹏发布时间:2019-12-28人气:8

三波护栏板辊压成型设备生产工艺流程


开卷机—整平机—冲孔切断—加强孔—夹送—成型—收料

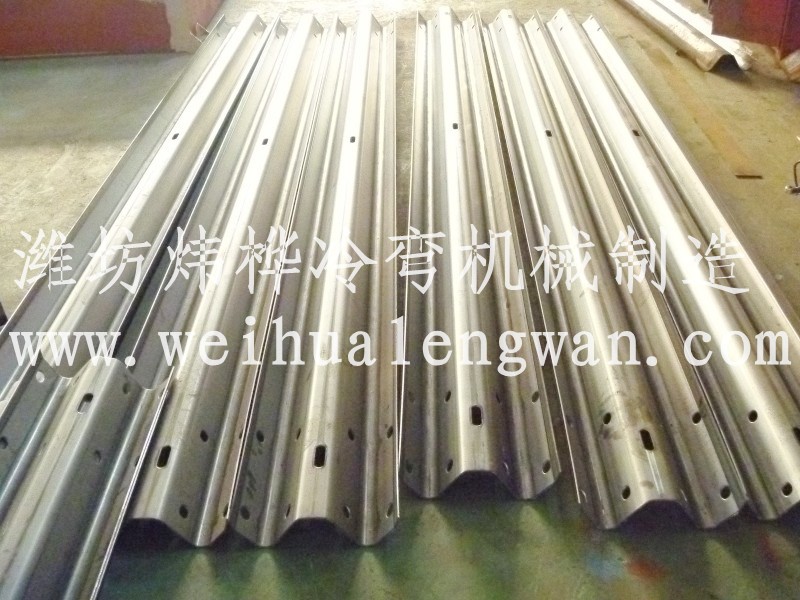

三波护栏板辊压成型设备


三波护栏板辊压成型设备主要部件技术参数:


1、 放料架:


双锥式电动推进夹紧放料架。承载重量10吨。电机功率2.2KW,涨速钢卷内径范围450mm-600mm,有效挂料钢卷外径1700mm,开卷配放料制动机构。


2、 整平送料:


墙板式9辊整平机,2辊夹送,7辊整平。整平辊直径120mm。材质为40Cr,热处理HRC48o~52o。整平机前后配置导向立辊,进料口配压料装置。电机功率15KW,变频调速,ZQ350减速机校平速度1-18M/分,整平进料宽度范围300-500mm。


3、 冲孔切断:


选用YL32系列杨力集团生产的四柱式液压冲压机(国标型),液压站电机功率22KW,设备配冲孔切断模具一套,可根据需要选择孔型,冲模九、十孔通用,配加强孔冲孔机构1套。电机功率5.5KW,有缸直径¢160mm,型程60mm,四柱结构,机座采用钢板焊接时效处理。


4、 编码器定尺:


编码器定尺,定尺精度4320±2.0mm;长度可根据实际需求,在电柜触控屏中自行修改,满足生产需求,


5、 快速送料:


快速送料机1对。板材切断后快速送入主机。电机功率2.2KW,4极普通电机,ZQ250减速机,送料辊辊经¢120mm,材质为40Cr,热处理HRC48o~52o。


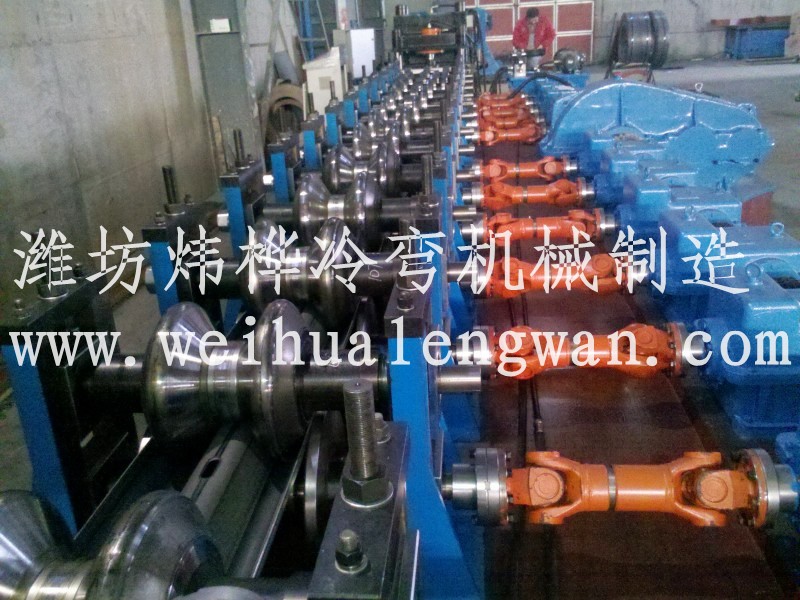

6、 成型主机:


GY200成型主机15架,独立开口牌坊式结构,机械展开宽度为550mm。导向立辊架3付。辊轴直径φ80,材料40Cr,调质处理。单出轴下传动GY200型齿轮箱13只,伞齿模数M=9。主机功率55KW,变频调速,配ZQ650减速机,速比31.5,五型装配。传动齿轮箱之间用1.2寸双排链传动;与辊轴之间用链轮链条连接,主机轧制成型速度长度为4320mm的成品约3-4张。

三波护栏板辊压成型设备

7、 收料架:


收料架滚轮式,长5米,用6#槽钢焊接;配辊轮滑动,


8、 控制系统:


采用PLC电器控制,可手动和自动控制整条生产线各个部件的动作协调,电柜配7寸触控屏,可根据生产需求调整和修改部分设定参数,电控操作台配有各部件电器元件的启动、停止、转换,调整等部件的开关,并配有设备故障急停按钮,


9、 成型模具


31085二波护拦板滚压成型模具1套。材质GCr15,整体淬火,硬度HRC58~62;


10、 其它:


设备经除锈处理后,先涂钢构专用防锈漆,防锈漆必须覆盖全面,再涂优质面漆,颜色为蓝和绿。转动部分应用警示色区别。
