托盘式桥架的特点

作者:李国兴发布时间2019-12-20人气:73

托盘式桥架具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。托盘式桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它既适用于动力电缆的安装,也适用于控制电缆的敷设。托盘式桥架在不同跨距下最大允许均布载荷及变形量不同:托盘式桥架其表面处理分为静电喷塑、镀锌热镀锌、喷仿瓷、镀锌钝化几种,在重腐蚀环境中可特殊防腐处理。托盘式桥架血有护罩,其所有配件与梯级式、槽式桥架通用。

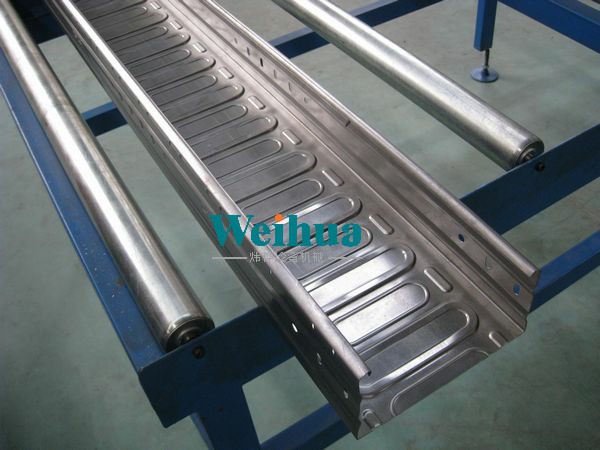

Cable tray-2.jpg

电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。


为了减轻重量还可以采用铝合金电缆和玻璃钢桥架,其外形尺寸, 荷载特性均与钢质桥架基本相近,由于铝、钢比重不同(Al = 2.7,Fe = 7.86, 按重量计算,铝钢之比约为1:3,根据两种材质的市场价折算,铝合金桥架的造价费用较之同类镀锌钢桥价要高出2.0倍,铝合金桥架具有美观,重量轻、安装方便等优点, 近年来, 铝合金桥架已在有的工程中加以应用。
