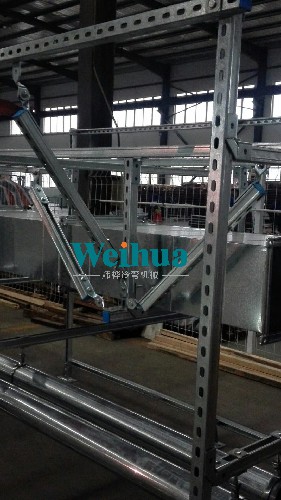

​抗震支架长度计算

作者:李国兴发布时间2019-12-18人气:180

抗震支架长度计算:

1、支架的样式:支架主要的样式有"门"型或“U”支架,也叫防晃支架(多用在DN100及以上的管径)、“L”型或“角尺”支架(多用在小管径及贴墙立管上)。

2、支架的间距:支架的最大间距是有规范的,这个你可以百度的,但实际安装时支架间距比规范要小,法兰连接、螺纹连接时的支架间距要比沟槽连接时大。以消防中最常见的沟槽为例:DN65~DN150的支架间距一般在4~4.5米左右(支架间距设置时跟梁的间跨有关,因支架经常贴梁边安装),DN25~DN50的支架间距一般在3~3.5米左右。

3、支架的选材:单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢;两根共用支架时会选8#或10#槽钢;三根管共用时会选10#或12#槽钢;DN50~DN80在喷淋中用量较小,DN65在消火栓中用量较多,一般按5#角钢考虑;DN25~DN40一般按3#或4#角钢考虑。

4、支架计算:支架计算时吊臂长度的确实是关键,所以要确定管道标高与楼板底标高(因消防管一般按贴梁底安装考虑,所以梁高很关键),一般地下室支架吊臂较长,楼层内稍短。

所以喷淋管支架大致估算:150 100 管按5#槽钢间距4.5米,“U”型支架,单个支架用材1.5米计,80 65 50 管按5#角钢间距4.5米,“U”型支架,单个支架用材1.5米计,40 32 25管按4#角钢间距3.5米,“L”型支架,单个支架用材1.2米
